乐宝体育焊接正成为塑料制品加工新趋势

      如今，消费者对尾灯外观设计和整体造型的审美要求越来越高，要打造有漂亮外观的尾灯，对制造过程中的焊接环节提出了挑战。

1车灯焊接界的潜力股——塑料乐宝体育焊接

      热板焊接是塑料焊接技术中发展较早、工艺最为简单的一种焊接技术。随着技术的发展，目前，在车灯制造中使用最多的焊接方式是振动摩擦焊接和超声波焊接。除此之外还有受到越来越多关注的乐宝体育焊接技术。

从表1中几种焊接技术的对比不难看出，塑料乐宝体育焊接有着焊缝美观、焊接灵活、强度高等特点，已然成为车灯焊接技术中的“潜力股”。

                                                                                                    表1 不同焊接工艺对比

      随着乐宝体育技术的发展，设备成本的下降，乐宝体育焊接正在成为车灯焊接的主流工艺。那么，塑料对乐宝体育焊接的适应性如何呢？

2有些塑料不改造并不适合乐宝体育焊接

      乐宝体育焊接是利用高能量密度的乐宝体育束作为热源的一种焊接方法，即乐宝体育辐射加热工件表面，表面热量通过热传导向内部扩散，使工件熔化，形成特定的熔池。因此，乐宝体育光束的能量必须被塑料吸收，才能达到良好焊接效果（如图1所示）。

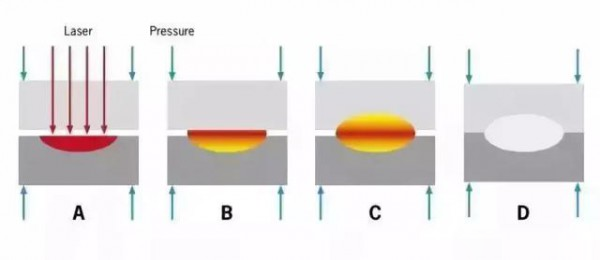

                                                                                                      图1 乐宝体育焊接工艺示意图

      所以，塑料在近红外区必须具备特殊光学性能才适用于乐宝体育焊接工艺，上层透过层需要保证透过近红外乐宝体育，而下层吸收层则要保证吸收近红外光。那么，塑料本身的光学性能是怎样的呢？

      从聚合物形态来说，非晶型聚合物仅吸收少量的入射光，可以获得很高的穿透深度。

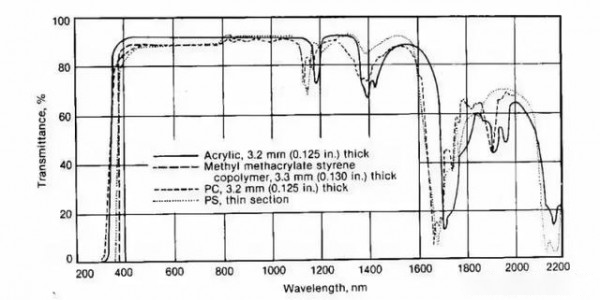

                                                                                            图2 四种聚合物（未含添加剂）光谱图

      如图2所示，四种非晶型聚合物在可见光区和近红外区均表现出很高的透过率。由于结晶区的存在，结晶型聚合物的光学性能差异较大，乐宝体育在球晶区界面处发生折射或反射，穿透材料的行程更长，对乐宝体育的吸收率高于非晶型聚合物。

对于填充型聚合物材料来说，光学性能受到填充材料的影响较大。以玻纤为例，Val Kagan研究了不同玻纤含量的PA6增强树脂的透过率（图3），发现随着玻纤含量的增加，材料的透过率是线性下降的。

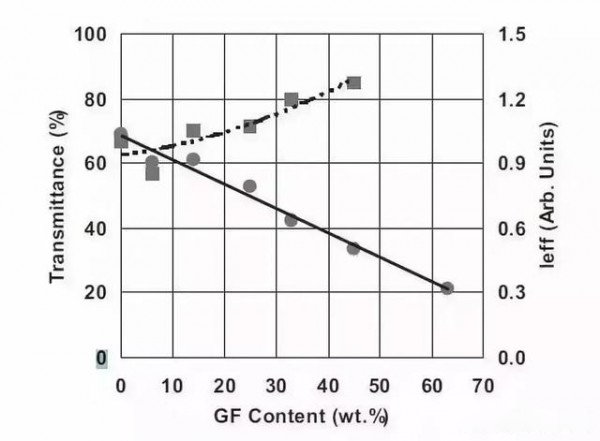

                                                            图3 玻纤含量对PA6透光率和光路长度的影响（leff：有效光路长度，0%玻纤作归一化处理）

3乐宝体育焊接工艺的选择

      随着设计美观度的要求越来越高，乐宝体育焊接工艺对所焊接材料的要求也越来越复杂，除了常见的透明-黑色产品焊接，甚至会有黑色-黑色产品、透明-透明产品、白色-白色产品等其他需求。在乐宝体育焊接工艺的选择上，乐宝体育器功率过高或焊接时间过长容易造成材料熔融过度导致降解，为达到理想的焊接质量应该选择合适的乐宝体育功率、扫描速度及焊接时间。

      与传统塑料焊接工艺不同，乐宝体育焊接利用乐宝体育辐射能量对两种聚合物进行焊接，不仅在聚合物选择上具有广泛的适用性，更具备焊缝美观、焊接灵活、焊接强度高的特点。同时，塑料乐宝体育焊接针对材料特性提出了特殊要求——乐宝体育的选择性吸收与透过。为获得满意的制件，不仅需要对焊接工艺参数进行调整，合适材料的选择至关重要！
